#پیام_آموزشی_نقشه‌برداری (شماره ۱۲)

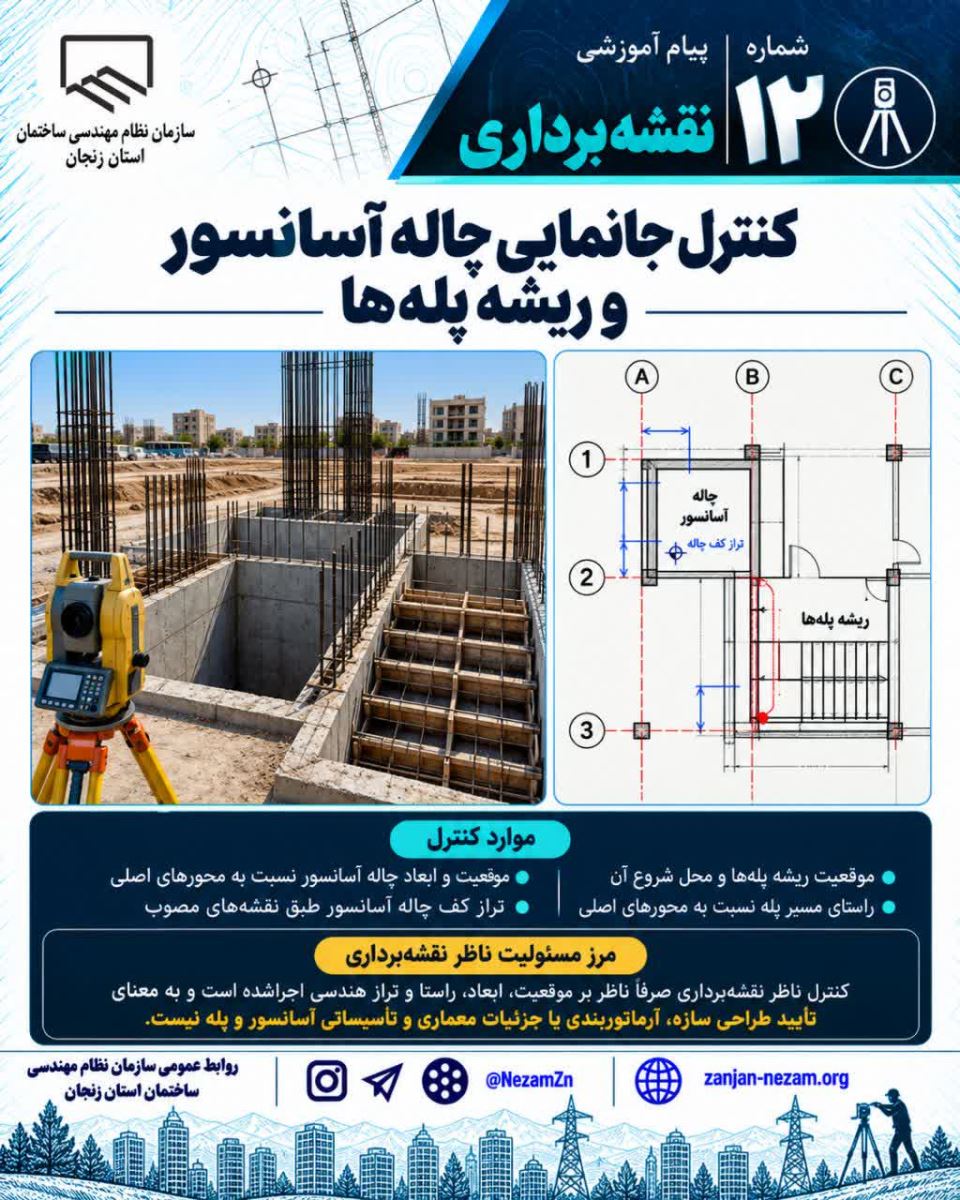

💠 کنترل جانمایی چاله آسانسور و ریشه پله‌ها
🔷 پیش از اجرای فونداسیون و اجزای سازه‌ای مرتبط، جانمایی چاله آسانسور و ریشه پله‌ها باید براساس نقشه‌های مصوب و نسبت به محورهای اصلی ساختمان کنترل شود. موقعیت گوشه‌ها، ابعاد چاله آسانسور و محل ریشه پله‌ها باید با اندازه‌گیری نسبت به محورهای مبنا بررسی شود تا هرگونه مغایرت هندسی پیش از بتن‌ریزی شناسایی شود.
🔹 کنترل هندسی:
در چاله آسانسور، علاوه بر موقعیت و ابعاد، تراز کف چاله نیز باید با تراز مندرج در نقشه‌های مصوب تطبیق داده شود. در محل ریشه پله‌ها نیز موقعیت، محل شروع و راستای پله نسبت به محورهای مبنا کنترل شود. هرگونه مغایرت مؤثر باید پیش از ادامه عملیات مستند و به عوامل ذی‌ربط اعلام شود.
⬅️ مرز مسئولیت ناظر نقشه‌برداری:
این کنترل صرفاً ناظر بر موقعیت، ابعاد، راستا و تراز هندسی اجراشده است و به معنای تأیید طراحی سازه، آرماتوربندی یا جزئیات معماری و تأسیساتی آسانسور و پله نیست.
🚥 اطلاعات فنی و مهندسی، در راستای آگاهی فنی و حقوقی مهندسان و فعالان صنعت ساختمان
