#پیام_آموزشی_نقشهبرداری (شماره ۷)

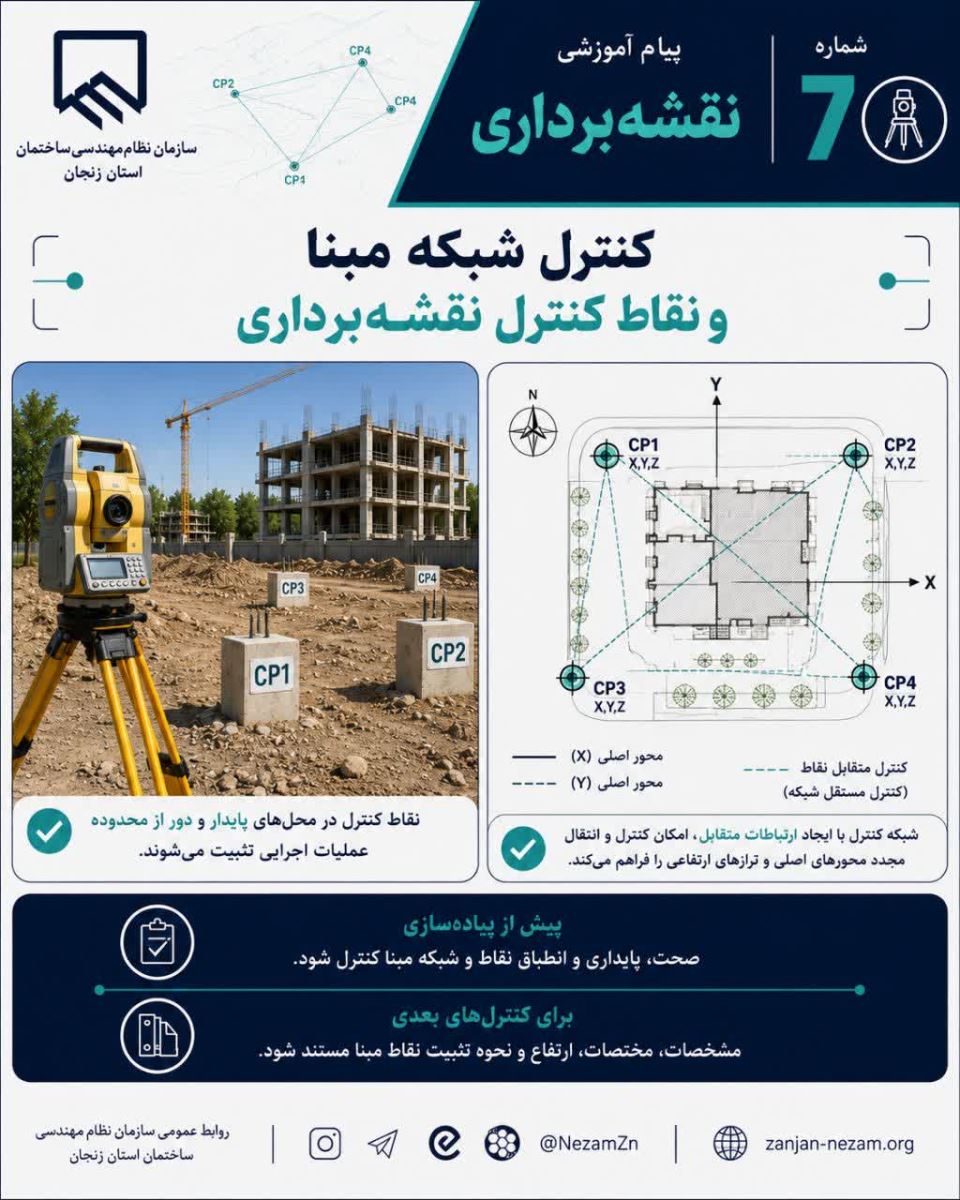

💠 کنترل شبکه مبنا و نقاط کنترل نقشهبرداری
🔷 پیش از آغاز عملیات پیادهسازی، لازم است صحت و قابلیت اتکای نقاط و شبکه مبنای نقشهبرداری پروژه کنترل شود. مختصات و ارتفاع نقاط مبنا باید با سیستم مختصات و اطلاعات مبنای مورد استفاده در نقشههای مصوب پروژه تطبیق داشته و از نظر پایداری، دسترسی و دقت موردنیاز بررسی شوند.
🔹 نقاط کنترل باید در محلهایی مناسب و پایدار تثبیت شوند تا در جریان عملیات اجرایی حتیالامکان از جابهجایی، تخریب یا آسیب مصون بمانند و امکان کنترل و انتقال مجدد محورهای اصلی و ترازهای ارتفاعی در مراحل مختلف اجرا فراهم باشد. استفاده از نقاط مبنای نامطمئن یا انتقال مختصات و ارتفاع بدون کنترل مناسب میتواند خطای اولیه را به مراحل بعدی پیادهسازی ساختمان منتقل کند.
🔹 از نگاه نقشهبرداری، اتکا به یک نقطه مبنا یا یک نوبت اندازهگیری، امکان کنترل مستقل نتایج را محدود میکند. پیشبینی کنترلهای مستقل و اندازهگیریهای کنترلی (Check Survey) در نقاط حساس میتواند به شناسایی خطاهای احتمالی در اندازهگیری یا انتقال مختصات و ارتفاع کمک کند.
🔹 همچنین مشخصات نقاط مبنا، مختصات، ارتفاع، محل و نحوه تثبیت و نتایج کنترل آنها باید بهصورت مناسب مستند شود تا امکان کنترل و بازسازی شبکه مبنا در مراحل بعدی پروژه وجود داشته باشد.
🚥 اطلاعات فنی و مهندسی، در راستای آگاهی فنی و حقوقی مهندسان و فعالان صنعت ساختمان
