🔍 کنترل کیفیت، یک مرحله نیست؛ زنجیرهای از جزئیات است...
⭕️ در سه شماره نخست «تراز ساخت»، قدمبهقدم از تأمین پوشش بتن و استقرار صحیح میلگردهای فونداسیون، به رعایت فواصل طراحیشده و جلوگیری از جابهجایی شبکه آرماتور رسیدیم.
💢 اما یک سؤال مهم باقی میماند؛
اگر شبکه آرماتور پیش از بتنریزی در موقعیت صحیح قرار داشته باشد، چه چیزی تضمین میکند که هنگام بتنریزی نیز همانجا باقی بماند؟
حرکت عوامل اجرایی، تجهیزات و فرآیند بتنریزی میتواند آرایشی را که با دقت اجرا شده، تغییر دهد...
♨️ در شماره چهارم «تراز ساخت» یک گام دیگر در کنترل کیفیت فونداسیون پیش میرویم و به جزئیاتی میپردازیم که وظیفهشان فقط «اتصال» نیست؛ بلکه باید موقعیت طراحیشده شبکه آرماتور را تا پایان عملیات بتنریزی حفظ کنند.
♦️ا QC-004در راه است...
#تراز_ساخت | QC-004
▫️موضوع

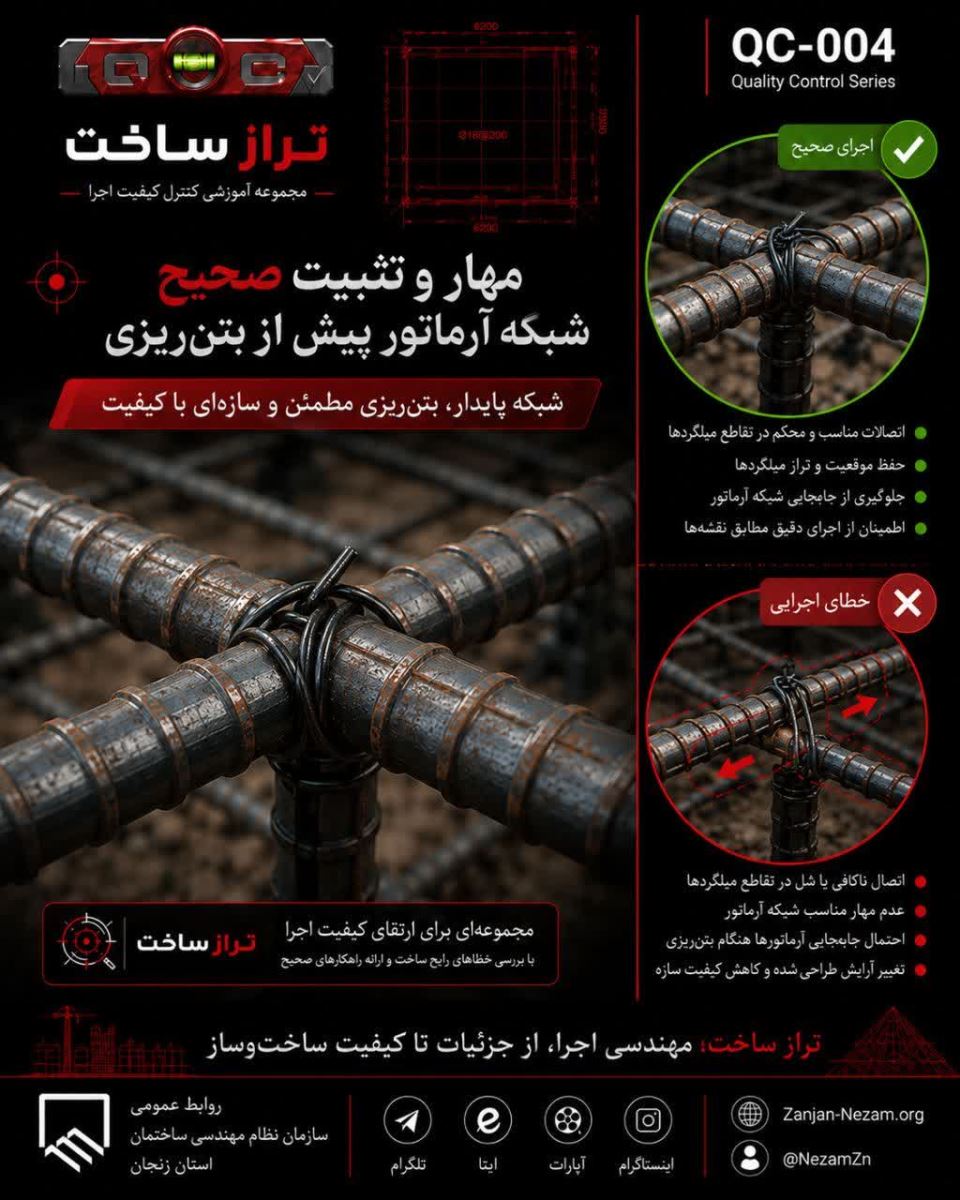

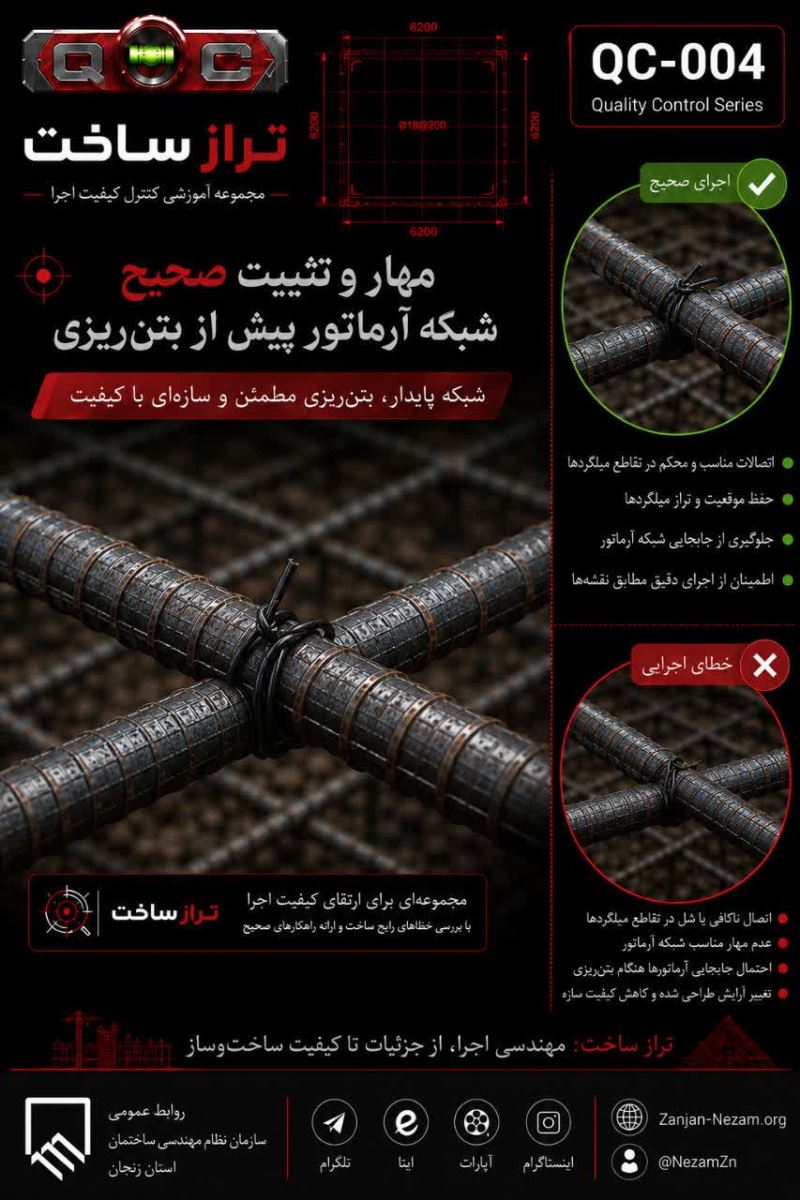

مهار و تثبیت صحیح شبکه آرماتور پیش از بتنریزی
❌️خطای اجرایی
▫️آرماتوربندی با قرار دادن میلگردها در موقعیت صحیح به پایان نمیرسد. اگر شبکه آرماتور بهاندازه کافی تثبیت نشده باشد، تردد عوامل اجرایی، حرکت تجهیزات و شیلنگ بتن، عملیات بتنریزی و سایر تنشهای حین اجرا میتواند موجب جابهجایی میلگردها و برهم خوردن آرایش طراحیشده شبکه شود.
✅️ اجرای مورد تأیید
▫️شبکه آرماتور باید پیش از آغاز بتنریزی بهنحوی مناسب مهار و تثبیت شود که فاصله، تراز، موقعیت و آرایش میلگردها در طول عملیات اجرایی حفظ شود. نوع و میزان بستن تقاطعها و سایر تمهیدات تثبیت باید متناسب با شرایط شبکه و عملیات اجرایی انتخاب شود؛ معیار اصلی، جلوگیری از جابهجایی آرماتورها از موقعیت طراحیشده است.
🔍 تحلیل فنی
▫️در طراحی سازه، تنها قطر و تعداد میلگردها اهمیت ندارد؛ موقعیت واقعی آنها در عضو بتنی نیز بخشی از فرضیات طراحی است. بنابراین شبکهای که پیش از بتنریزی مطابق نقشه اجرا شده اما هنگام بتنریزی تغییر موقعیت میدهد، لزوماً دیگر همان آرایش پیشبینیشده در طراحی را ندارد.
▫️جابجایی آرماتورها میتواند فاصله میلگردها را تغییر دهد، پوشش بتنی را در برخی نقاط کاهش دهد و موقعیت شبکه نسبت به مقطع عضو را دگرگون کند. به همین دلیل کنترل کیفیت آرماتوربندی نباید فقط به مشاهده شبکه پیش از بتنریزی محدود شود؛ شبکه باید آنقدر پایدار باشد که شرایط صحیح خود را حین و پس از بتنریزی نیز حفظ کند.
از همین رو، بستن مناسب تقاطعهای لازم، مهاربندی کافی، استفاده صحیح از اسپیسرها و خرکها و کنترل وضعیت شبکه پیش از شروع بتنریزی، اجزای یک فرآیند واحد برای تثبیت آرماتورها محسوب میشوند.
⚠️ پیامدهای اجرایی
✔️ جابهجایی میلگردها و خروج از موقعیت طراحیشده
✔️ تغییر فواصل و آرایش شبکه آرماتور
✔️ تغییر یا کاهش پوشش بتنی در برخی نقاط
✔️ ایجاد مغایرت میان اجرای واقعی و نقشههای سازه
✔️ تأثیر نامطلوب بر کیفیت، دوام و عملکرد مورد انتظار عضو بتنی
🟢 نتیجه کنترل کیفیت
▫️آرماتوربندی زمانی آماده بتنریزی است که شبکه نهفقط در موقعیت صحیح قرار گرفته باشد، بلکه بهاندازه کافی تثبیت شده باشد تا این موقعیت در تمام فرآیند بتنریزی حفظ شود.
📘 مستند فنی
مبحث نهم مقررات ملی ساختمان – طرح و اجرای ساختمانهای بتنآرمه
الزامات اجرایی مربوط به آرماتوربندی، استقرار و تثبیت آرماتورها و حفظ موقعیت آنها هنگام بتنریزی.
آییننامه بتن ایران (آبا)
ضوابط اجرایی مربوط به نصب، نگهداری و تثبیت آرماتورها در موقعیت تعیینشده پیش از و هنگام بتنریزی.
⬅️این مجموعه تخصصی توسط روابط عمومی سازمان نظام مهندسی ساختمان استان زنجان با هدف ارتقای کیفیت اجرا، توسعه فرهنگ کنترل کیفیت در ساختوساز و ترویج اجرای صحیح ضوابط مقررات ملی ساختمان تهیه و منتشر میشود؛ تا با بررسی خطاهای رایج کارگاهی، تحلیل فنی پیامدهای آنها و ارائه راهکارهای صحیح و مستند، جزئیاتی که گاه در جریان اجرا ساده به نظر میرسند، دوباره در مرکز توجه جامعه مهندسی قرار گیرند.
🔰کیفیت ساخت؛ از جزئیات آغاز میشود.
